EGH-SA/EGH-CA方形系列直线导轨

咨询电话:
13969512666
服务电话:
13589462666
产品概述:
EG系列使用四列钢珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求...
收藏
商品说明

EG系列直线导轨

EG系列使用四列钢珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求;加上降低组合高度及缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。

滑块上设有钢珠保持器以防止钢珠脱落,此设计不仅方便客户安装直线导轨,当取下滑块时亦不会有钢珠脱落的情形发生,且在精度允许下具备互换性。

EG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块,导轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于CEA互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项便利的选择,直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求。以利订货时双方对产品的确认。

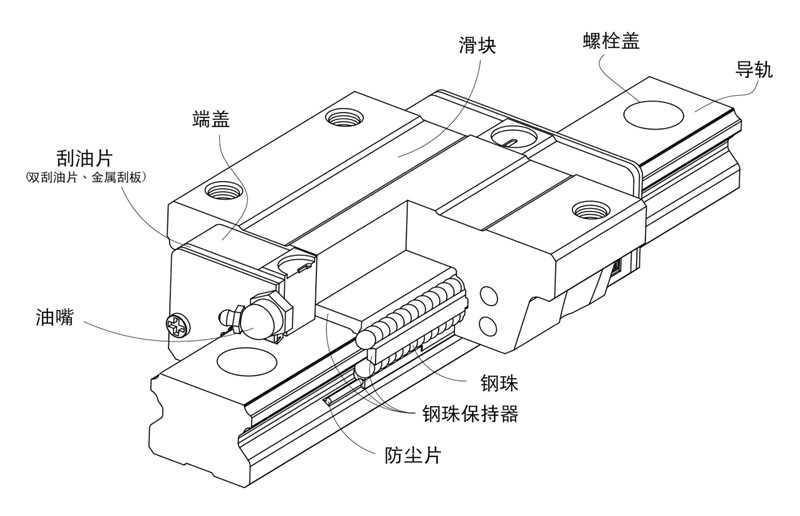

EG系列本体结构

EG 本体.jpg

滚动循环系统:滑块、导轨、端盖、钢珠、钢珠保持器

润润系统:油嘴、油管接头

防尘系统:刮油片、底面尘封防尘片、导轨螺栓盖、金属刮板




×
